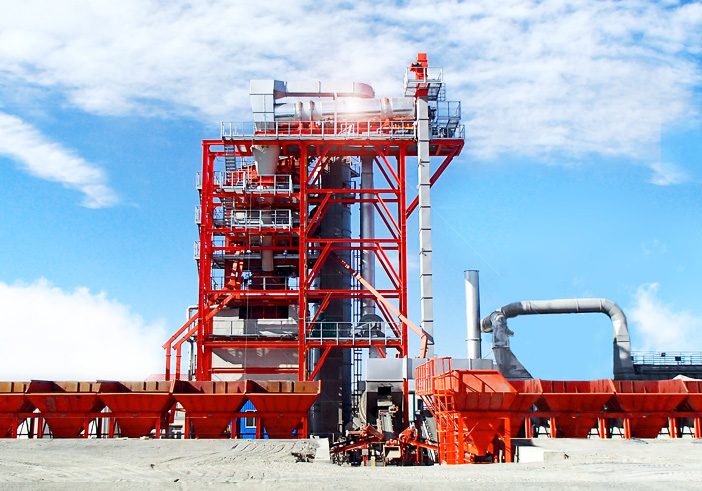

整体式再生设备
整体式再生设备分享
● 拌合楼整体重新设计 采取“整体式”设计,将再生作为一台搅拌设备的“标准配置”,是整套设备不可或缺的组成部分。
整体式再生设备
  • 产品特点
  • 技术参数
产品特点

● 拌合楼整体重新设计
采取“整体式”设计,将再生作为一台搅拌设备的“标准配置”,是整套设备不可或缺的组成部分,摒弃拼凑“再生功能”的传统思路。

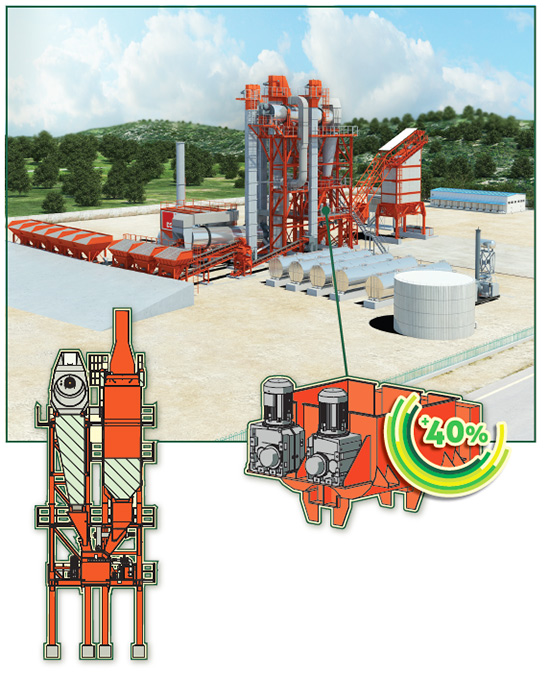

● 拌锅的位置重新设计
拌锅位于“整体式”设备的中关键位置,确保生产所需回收料和新骨料均可由各自计量斗直接进入拌锅。
● 配套大容量拌锅
相对于常规搅拌设备,整体式再生搅拌站采用大一号的拌锅(其拌锅容量增大30-40%),即便在延长搅拌时间情况下也能保证设备产量。
● 有效缓解回收料粘结和沥青老化问题
回收料按照规格大小分为粗、细两种,在再生烘干滚筒上设“再生环”装置。其中较大比例的粗颗粒回收料直接由再生滚筒端头处加入,进行全过程烘干;而小比例的细颗粒回收料(沥青含量占70%)则通过位于再生滚筒中部的再生环装置加入,仅通过热空气对流的方式进行较短时间的加热烘干。



技术参数
设备型号DGR2000
DGR2000D
DGR3000
DGR3000D
DGR4000
DGR4000D
DGR5000
DGR5000D
额定产量(3%~5% 含水)
200~180 t/h280~240 t/h360~320 t/h
400~360 t/h
冷料仓 数量 × 容积
5 × 10 m³5 / 6 × 18 m³ 6 × 18 m³
6 × 18 m³
回收料仓 数量 × 容积
3 × 12 m³3 × 12 m³3 × 12 m³
3 × 12 m³ 新
新料  干燥滚筒直径 × 长度
ø 2.2 m × 9 mø 2.5 m × 9 mø 2.8 m × 12 mø 3.0 m × 12 m
 燃料柴油、重油、天然气、煤粉

烘干能力 (温升能力)




- 3% 含水量120 t/h120 t/h160 t/h200 t/h

- 5% 含水量100 t/h100 t/h140 t/h160 t/h
回收料干燥滚筒直径 × 长度
ø 1.9 m × 10 mø 1.9 m × 10 mø 2.2 m × 11 mø 2.5 m × 11 m
 燃料柴油、重油、天然气

烘干能力 (温升能力)




- 3% 含水量120 t/h120 t/h160 t/h200 t/h

- 5% 含水量100 t/h100 t/h140 t/h160 t/h
除尘器除尘方式 一级重力除尘 + 二级布袋除尘
拌和楼筛网层数 / 筛分面5/24.2 m³5 或 6/38.46/58.7 m²6/69 m²

热仓数量 / 热仓容(5+1)/21 m³(5+1)/45 m(6+1)/75 m6/807 m²

骨料秤 3000 kg4200 kg5500 kg5500 kg

粉料秤 400 kg500 kg800 kg800 kg

沥青秤 400 kg500 kg500 kg500 kg

回收料缓冲仓6 m³7 m³9 m³9 m³

回收料称量斗2500 kg2500 kg3000 kg3000 kg

拌和功率 2 × 45 kW2 × 55 kW2 × 75 kW2 × 75 kW

拌锅容量 3300 kg4200 kg5500 kg5500 kg

搅拌能力 264 t/h336 t/h440 t/h440 t/h

粉料计量进锅方式双变频螺旋计量、强制、延续进锅

沥青计量进锅方式动态二次计量、高压雾化喷洒

搅拌方式 双卧轴/双电机/同步减速装置

回收料进锅方式粗、细料单独计量,直接进锅
成品料仓旁置 80 m³80 / 120 m³120 m³120 m³

底置 60 m³70 m³70 m³70 m³
沥青系统• 采用导热油加热 • 35000/50000升
• 沥青罐:卧式/立式 • 沥青罐数量:根据客户需要。
粉料系统标配:叠式粉罐(回收粉+外加粉); 还有其它各种粉仓可选。
控制系统"飞越"全自动生产控制和管理系统,激光打印机,大屏幕彩显工业计算机 + PLC + 触摸屏人机界面,"德基飞越智云远程服务系统",空调控制室。
环保标准• 烟气含尘量:≤20mg/Nm³
• 烟气黑度:林格曼黑度一级
• 控制室内噪音:Ncc ≤70dB
生产标准工厂标准/行业标准/国家标准/CE标准,执行最高标准。
